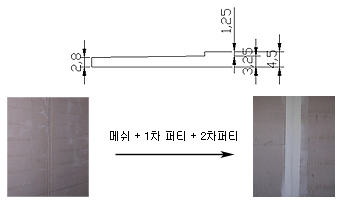

▶ EDGE 부분 : RECESSED edge 처리가 되어야 함.
                         recessed dege의 규격은 다음과 같아야 한다


1. PANEL 시험기준

① 내화성능
  ㆍ 75T 이상 2시간
  ㆍ 200T 이상 2시간
  ㆍ 구성 요건 :
    DRYTEC PANEL 50T + GLASS WOOL 50T + 공간 50T +
    DRYTEC PANEL 50T(FIBER CEMENT BOARD 4.5T 기준)

② 차음구조 인정
  ㆍ 200T : DRYTEC PANEL 50T + GLASS WOOL 50T + 공간 50T
     + DRYTEC PANEL 50T (FIBER CEMENT BOARD 4.5T기준)

③ 비 중 : 50T - 평균 0.700 ～ 0.780
              75T - 평균 0.640 ～ 0.720

④ 흡 수 율(KSL 5114 - 98) : 12% 이하

⑤ 휨 강 도(KSF 2408) : 50T - 평균 40 kgf/㎠ 이상일 것. 75T - 평균 29 kgf/㎠ 이상일 것.

⑥ 압축강도(KS L 5150-87') : 50T - 평균 4.5N/㎟ 이상일 것.

⑦ 항곰팡이시험 : ASTM G-21에 의거 4주후 균의 성장을 인지할 수 없어야 함.

⑧ 철 물 : 패널설치에 사용되는 철물은 아연도금이 되거나 방청처리가 되어야 한다.

⑨ 패널접착제 : 패널과 패널의 접착에 사용되는 접착제의 재료는 패널 제조 업체가
    패널 공사용으로 제조한 것으로 승인을 득한 후 사용하여야 하며 패널과
    패널 접촉면 전부에 본드 칠을 해서 시공한다.

2. 제 작

① 패널의 생산, 조립
ㆍ 패널은 승인된 도면에 의하여 조립되어져야 한다.
ㆍ 패널의 종류별 두께, 내화성능 등은 특기시방 또는 도면에 따른다.
ㆍ 주어진 두께 및 시방에 따라 패널 거푸집에 FIBER CEMENT BOARD를 양면에 대고
     경량 CON'C를 채울 수 있도록 한다.
ㆍ 정해진 배합비에 의한 CEMENT + EXPANDED POLYSTYRENE 입자 +
    혼화제 등을 배합하여 적정 온도하에 채워 넣는다.
ㆍ 양생 후 탈형하여 휨이나 비틀림이 없도록 유지 관리하여야 한다.
ㆍ 기타사항은 제조업체 시방에 준한다.

ㆍ 패널은 변형이 생기지 않도록 주의하여 운반한다.
ㆍ 패널의 뒤틀림, 균열 등의 손상이 생기지 않도록 목대등의 보강재를 보완하여 운반 한다.

ㆍ 패널은 지정된 장소에 적치되어야 하며 두께별로 야적하여 시공시에 순서있게 설치 될 수 있도록 한다.
ㆍ 물리적 손상과 패널의 비틀림을 방지하기 위하여 적정취급 기술과 장비를 사용하여야 하며, 장비 취급시 건물
     주변에 아시바나 나무 및 전선등이 있을 때에는 주변을 정리한 후 설치하여야 한다.

ㆍ 패널의 설치순서
    먹메김 → 상.하부 찬넬 설치 → 패널설치 → 상부 우레탄 충진
ㆍ 마감이 되는 부분에 반드시 테이퍼 진 판넬이 설치되어야 하며, 테이퍼진 부분에는 아크릴릭 폴리머를 주성분
    으로 한 퍼티를 시공하여 마감면이평활하도록 하여야 한다.
ㆍ 판넬을 고정시켜 주는 철물과 구조체와 만나는 부위는 아크릴계 실란트로마감한다.

ㆍ 시공자는 공사에 앞서 시공도 및 시공계획서를 작성하여 감독원의 승인을 받는다.
ㆍ 시공자는 복도 벽에 마감을 위한 줄눈을 도면과 같이 루터를 이용하여 설치한다.
ㆍ 기타 상세한 디테일은 SHOP DWG에 명기하여야 한다.

ㆍ시공 후 남겨진 자재는 현장에서 깨끗이 치워져야 한다.

6. 제출서류

ㆍSHOP DWG
ㆍ시공계획서
ㆍ공 정 표

7. 기타사항

ㆍ기타 상세한 사항은 SHOP DWG에 준하여 처리한다.
